Třífázový třívodičový držák aktivního harmonického filtru
Získejte skvělou cenu na třífázovém třívodičovém harmonickém filtru pro třívodičový harmonický filtr navržený pro vysokou výkonnost a energetickou účinnost. Geya nabízí čínské nákladově efektivní řešení pro zlepšení kvality energie, ideální pro různé aplikace. Kontaktujte nás pro více podrobností a zajistěte nejlepší nabídku!

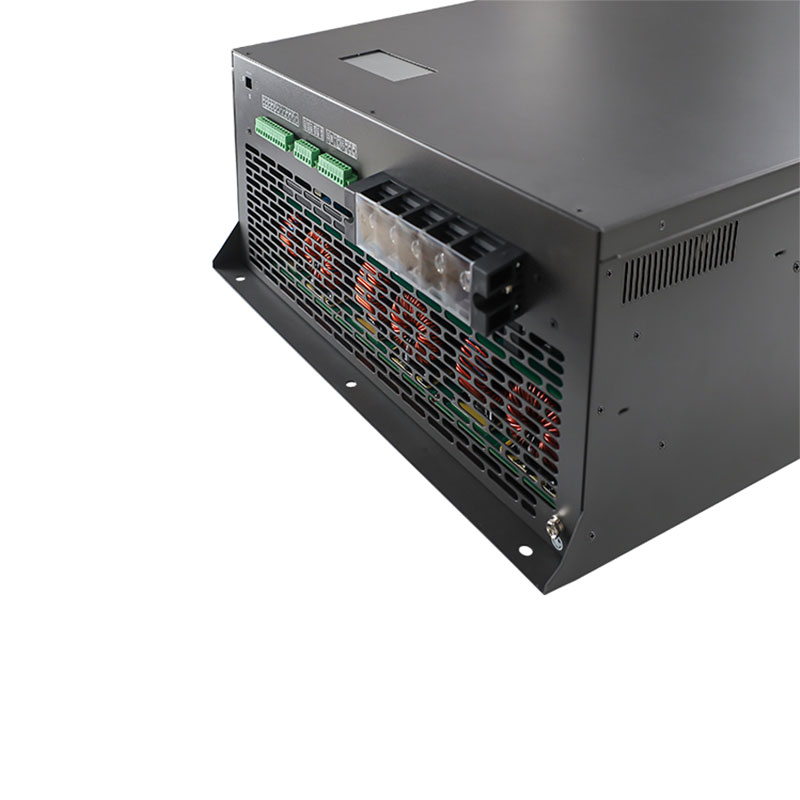

Třífázový třífázový třívodičový harmonický filtr (AHF) nabízí Pokročilé harmonické zmírnění třífázových energetických systémů. Zaměstnávání a DSP+CPLD digitální ovládací jádro a sofistikované algoritmy, toto AHF namontovaný na stojanu účinně neutralizuje harmonické proudy až do 50. objednávka. Modulární design zajišťuje škálovatelnost a snadnou údržbu. K dispozici V různých proudových hodnoceních (25A až 150A) a úrovni napětí (220 V až 690 V), AHF poskytuje flexibilní možnosti konfigurace. Nucené chlazení vzduchu záruka spolehlivého provozu. Tento třífázový třívodičový držák Harmonický filtr zvyšuje kvalitu energie a stabilitu systému.
Popis modelu:
| Gy | Ahf | 0.4 | 50a | / | 3l | R |
| Podnikový kód | Aktivní harmonický filtr | Úroveň napětí 0,22: 220V 0,4: 380V ± 20% 0,5: 500 V ± 20% 0,69: 690 V ± 20% |
Hodnocená kapacita （KVAR） 25/50/75/100/150A | 3L: třífázové třívodičové | R: Mount na stojany |
Funkce:
● Použijte DSP+CPLD všechny jádro digitálního ovládání, tříúrovňové topologické technologie,
Pokročilý algoritmus detekce harmonického a strategie kontroly PWM
Přesná kompenzace harmonického proudu.
● Přijměte modulární design, který usnadňuje paralelní spojení vícenásobného
Moduly, zabírá malý prostor a snadno se udržuje.
● Strukturální návrh nezávislých vzduchových kanálů a nezávislých skladů
zajišťuje stabilní provoz zařízení.
● Může filtrovat harmonické v široké škále harmonických, od 2 do 50
harmonické a vyřešit problém třífázové nevyváženosti současně.
● Harmonická rychlost filtrování je vysoká. Pokud to kapacita dovolí, harmonická
Současná rychlost filtrování může být až 95%. Nastavte 100% omezení proudu
výstup pro zajištění dlouhodobého stabilního provozu zařízení.
Aplikace:
Aktivní harmonické filtry třífázového třívodivového stojanu jsou nezbytné pro zajištění čisté energie napříč různými odvětvími:
● Průmyslová automatizace:Posílení výkonu a
Životnost třífázového vybavení snížením harmonického zkreslení.
● Systémy obnovitelné energie:Integrace obnovitelné energie
Zdroje hladce do mřížky zmírňováním harmonických proudů.
● Průmysl ropy a plynu:Poskytování stabilního energie pro kritický
Operace v drsném prostředí, zlepšení efektivity a bezpečnosti.
● Výrobní závody:Minimalizace harmonického rušení v
Komplexní výrobní procesy a zajištění konzistentní kvality produktu.
Aktivní harmonické filtry třífázového třívodivového stojanu nabízejí robustní a Adaptovatelná řešení pro harmonické zmírnění pro náročné třífázy Aplikace.
Technické parametry:
| 220V série | Série 380V | Série 500V | 690V série | ||
| Nadmořská výška | <2000 m, nad 2000 m, derate podle GB/T3859.2 | ||||
| Okolní teplota | -20 ～+50 ℃ | ||||
| Relativní vlhkost | ≤ 90%, žádná kondenzace na povrchu, když je měsíční Minimální teplota je 25 ℃ | ||||
| Úroveň znečištění | Úroveň III níže | ||||
| Provozní napětí | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Pracovní frekvence | 50 Hz ± 5% | ||||
| Kompenzace proud | 25a | 25/50/75/100/150A | 100a | 100a | |
| Struktura mřížky | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Počet jednotek připojeno paralelně |
Ulimited | ||||
| Celková účinnost stroje | ≥ 97% | ||||
| Struktura mřížky | 32 kHz | 16KHz | 12,8 kHz | 12,8 kHz | |
| Rozsah kompenzace | 2 ～ 50times, míra jedné kompenzace je nastavitelná | ||||
| Výběr funkce | Reaktivní síla | Reaktivní síla, reaktivní síla + asymetrie | |||
| Reaktivní síla míra kompenzace |
≥ 95% | > 92% | |||
| Neutrální filtrování schopnost |
Schopnost filtrování neutrálních linek je trojnásobkem schopnosti fáze Filtrační schopnost | ||||
| Doba plné odezvy | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Hluk | ≤ 60 dB | ≤ 60 dB | ≤ 65 dB | ≤ 65 dB | |
| Metoda kontroly | Rozhraní 2-cest RS485 (podporuje GPRS/WiFi) | ||||
| Ochrana | Přetížení, přepětí softwaru/hardwaru, přepětí mřížky a podpětí, selhání napájení, přepětí, frekvence Ochrana proti abnormalitě atd. | Přetížení, přepětí softwaru/hardwaru, přepětí mřížky a podpětí, nerovnováha napětí mřížky, napájení, Přehnědecká abnormalita, zkrat, zkrat ochrana atd. | |||
| Metoda instalace | Stojan/na zeď | Nosič | |||
| Příchozí linie | Zpět příchozí （Typ stojanu） 、 Horní příchozí （na zeď） | Zpět příchozí řádek | |||
| Úroveň ochrany | IP20 | ||||
Model a specifikace:
| Modely | ||||
|---|---|---|---|---|

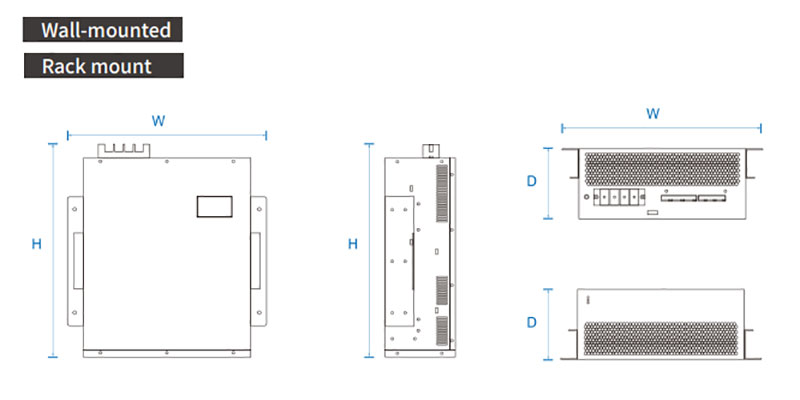

| Číslo modelu | Hodnocený proud (A) | Systémové napětí (V) | Rozměry (d*w*h) | Metoda chlazení |
| Gy APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160 mm | Nucené chlazení vzduchu |
| Gy APF-0,4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89 mm | |
| Gy APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89 mm | |
| Gy APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190 mm | |
| Gy APF-0,4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240 mm | |
| Gy APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240 mm | |
| Gy APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275 mm | |
| Gy APF-0,69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275 mm | |
