Aktivní harmonický filtr s jednofázovým montáží
Objevte vysoce kvalitní jednofázový aktivní harmonický filtr, který je navržen tak, aby optimalizoval výkon výkonu s výhodami úspory energie. Toto inovativní řešení z GEYA zajišťuje účinnost i spolehlivost. Nakupujte nyní a vylepšete svůj systém!
Jednofázový aktivní harmonický filtr s jednofázovým stojanem (AHF) poskytuje přesné harmonické zmírnění pro jednofázové energetické systémy 220 V. S využitím digitálního ovládacího jádra DSP+CPLD a algoritmů pokročilých filtrováním a AHF namontovaný na stojanu účinně ruší harmonické proudy až do 50. řádu. Jeho modulární design umožňuje flexibilní konfigurace a zjednodušenou údržbu. Rozměry kapacity proudu 25A a kompaktní rozměry 220 mm x 330 mm x 160 mm (DWH) je ideální pro integraci stojanu v různých aplikacích. Vynucené chlazení vzduchu zajišťuje spolehlivý provoz i za náročných podmínek. Tento jednofázový harmonický filtr zaručuje kvalitu energie a stabilitu pro citlivé vybavení.
Popis modelu:
| Gy | Ahf | 0.22 | 25a | / | 2l | R |
| Podnikový kód | Aktivní harmonický filtr | Úroveň napětí 0,22: 220V |
Hodnocená kapacita （KVAR） 25A | 2L: Jednorázová fáze | R: Mount na stojany |
Funkce:
● Použijte DSP+CPLD všechny jádro digitálního ovládání, tříúrovňové topologické technologie, pokročilý algoritmus pro detekci harmonického a strategie kontroly PWM k dosažení přesné kompenzace harmonického proudu.
● Přijměte modulární design, který usnadňuje paralelní připojení více modulů, zabírá malý prostor a snadno se udržuje.
● Strukturální návrh nezávislých vzduchových kanálů a nezávislých skladů zajišťuje stabilní provoz zařízení.
● Může filtrovat harmonické v širokém rozsahu harmonických, od 2 do 50 harmonických a řeší problém třífázové nevyváženosti současně.
● Harmonická rychlost filtrování je vysoká. Pokud to kapacita umožňuje, může být rychlost filtrování harmonického proudu až 95%. Nastavte 100% výstup omezující proud, aby byl zajištěn dlouhodobý stabilní provoz zařízení.
Aplikace:
Jednofázové harmonické filtry na jednofázové držáky stojanu jsou zásadní pro udržování čistého energie v řadě prostředí:
● Datová centra a serverové pokoje:Ochrana citlivého IT zařízení před harmonickým zkreslením a zajištění integrity dat a doba dotazování systému.
● Zdravotnická zařízení:Poskytování stabilního energie pro kritické zdravotnické prostředky působící na jednofázové zásoby 220V, což zvyšuje bezpečnost pacientů.
● Telekomunikační zařízení:Minimalizace harmonického rušení v telekomunikačních systémech, zajištění jasné a spolehlivé komunikace.
● Průmyslové kontrolní systémy:Zlepšení výkonu a spolehlivosti jednofázových průmyslových řídicích systémů snižováním harmonického zkreslení.
Jednofázové harmonické filtry na jednofázové regály nabízejí účinná a prostorová harmonická zmírňující řešení pro citlivé jednofázové aplikace.
Technické parametry:
| 220V série | Série 380V | Série 500V | 690V série | ||
| Nadmořská výška | <2000 m, nad 2000 m, derate podle GB/T3859.2 | ||||
| Okolní teplota | -20 ～+50 ℃ | ||||
| Relativní vlhkost | ≤ 90%, žádná kondenzace na povrchu, pokud je měsíční minimální teplota 25 ℃ | ||||
| Úroveň znečištění | Úroveň III níže | ||||
| Provozní napětí | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Pracovní frekvence | 50 Hz ± 5% | ||||
| Kompenzace proud | 25a | 25/50/75/100/150A | 100a | 100a | |
| Struktura mřížky | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Počet jednotek připojeno paralelně | Ulimited | ||||
| Celková účinnost stroje | ≥ 97% | ||||
| Struktura mřížky | 32 kHz | 16KHz | 12,8 kHz | 12,8 kHz | |
| Rozsah kompenzace | 2 ～ 50times, míra jedné kompenzace je nastavitelná | ||||
| Výběr funkce | Reaktivní síla | Reaktivní síla, reaktivní síla + asymetrie | |||
| Reaktivní síla míra kompenzace | ≥ 95% | > 92% | |||
| Neutrální filtrování schopnost | Schopnost filtrování neutrálních linek je trojnásobek schopnosti fázového filtrování | ||||
| Doba plné odezvy | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Hluk | ≤ 60 dB | ≤ 60 dB | ≤ 65 dB | ≤ 65 dB | |
| Metoda kontroly | Rozhraní 2-cest RS485 (podporuje GPRS/WiFi) | ||||
| Ochrana | Přetížení, nadproud softwaru/hardwaru, přepětí mřížky a podpětí, selhání napájení, přehnaná, ochrana proti frekvenci abnormality atd. | Přetížení, nadproud softwaru/hardwaru, přepětí mřížky a podpětí, nerovnováha napětí mřížky, selhání napájení, přehnané, frekvenční abnormalita, ochrana zkratu atd. | |||
| Metoda instalace | Stojan/na zeď | Nosič | |||
| Příchozí linie | Zpět příchozí （Typ stojanu） 、 Horní příchozí （na zeď） | Zpět příchozí řádek | |||
| Úroveň ochrany | IP20 | ||||
Model a specifikace:
| Modely | ||||
|---|---|---|---|---|

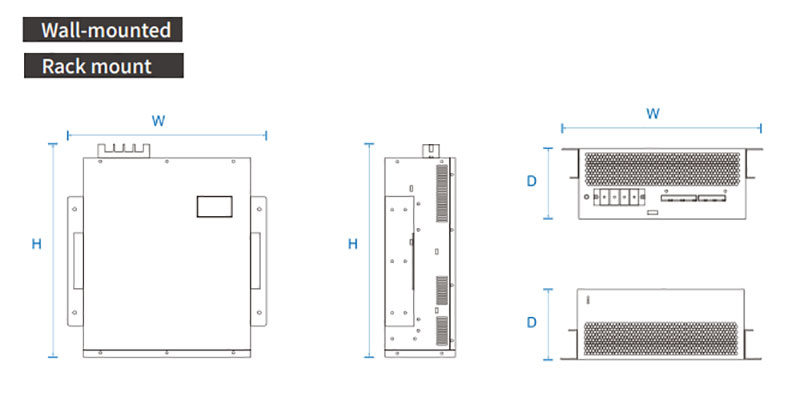

| Číslo modelu | Hodnocený proud (A) | Systémové napětí (V) | Rozměry (d*w*h) | Metoda chlazení |
| Gy APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160 mm | Nucené chlazení vzduchu |
| Gy APF-0,4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89 mm | |
| Gy APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89 mm | |
| Gy APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190 mm | |
| Gy APF-0,4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240 mm | |
| Gy APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240 mm | |
| Gy APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275 mm | |
| Gy APF-0,69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275 mm | |
