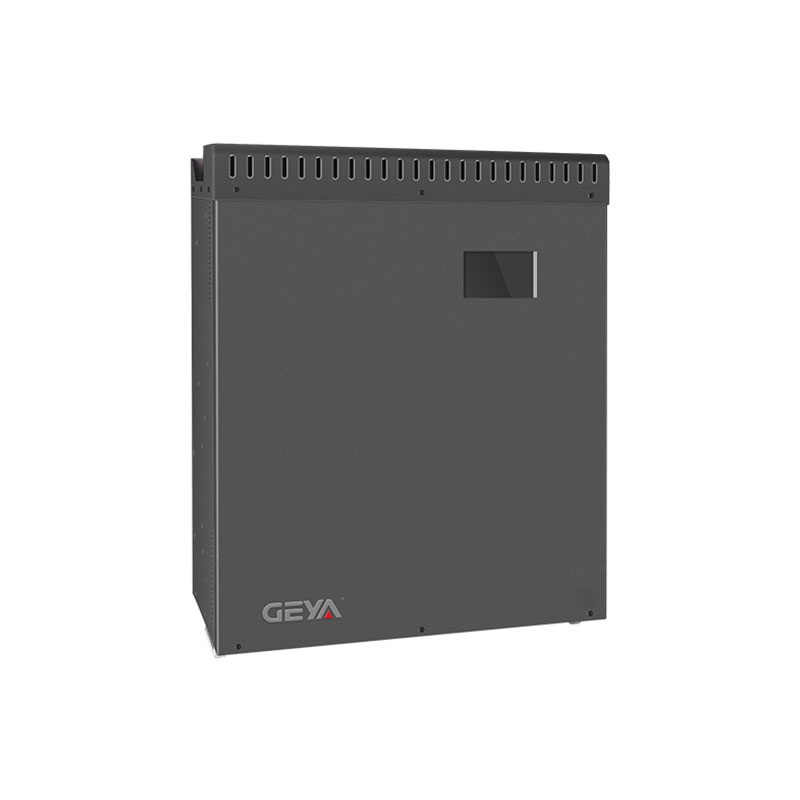

Statický var generátor na zeď
Geya China jednofázová nástěnná statický dodavatel generátoru pro 220V systémy. Rychlá reaktivní kompenzace výkonu, <10ms odezva, kontrola DSP+CPLD. Zlepšuje kvalitu energie v rezidenčních, komerčních a obnovitelných energetických aplikacích. Kompaktní design.
Popis produktu:
Jednofázový statický generátor VAR na stěně (SVG) poskytuje rychlou reaktivní kompenzaci výkonu pro elektrické systémy jednofázové 220V. SVG s využitím měniče napěťového zdroje a pokročilého digitálního ovládání DSP+CPLD dynamicky upravuje reaktivní výkon, aby udržoval stabilitu systému a zlepšil kvalitu energie. S dobou odezvy menší než 10 ms nabízí tento SVG přesnou kompenzaci, eliminuje problémy s nadměrnou kompenzací a problémy s nedostatečnou kompenzací. Rozměry konstrukce a kompaktní rozměry na stěně zjednodušují instalaci a minimalizují požadavky na prostor, což z něj činí praktické řešení reaktivního řízení výkonu v jednofázových aplikacích. Jednofázový statický generátor var, který je k dispozici v různých kapacitách až do 5kvar, nabízí flexibilní řešení pro rozmanitá potřeby.
Popis modelu:
| Gy | Svg | 0.22 | 50k | / | 2l | W |
| Podnikový kód | Statický generátor VAR | Úroveň napětí 0,22: 220V |
Hodnocená kapacita (KVAR) 5/15/35/50/75/100KVAR | 2L: Jednorázová fáze | W: na zeď |
Funkce:
● Používejte DSP+CPLD všechny jádro digitálního ovládání, tříúrovňové topologické technologie, algoritmus detekce reaktivního reaktivního výkonu a strategii kontroly PWM k dosažení dynamické a přesné kompenzace reaktivního výkonu.
● Přijměte modulární design, který usnadňuje paralelní připojení více modulů, vyžaduje malý prostor a snadno se udržuje.
● Strukturální návrh nezávislých vzduchových kanálů a nezávislých skladů zajišťuje stabilní provoz zařízení.
● Proveďte dynamickou kompenzaci plného dosahu za indukční reaktivní energii a kapacitní reaktivní výkon a současně vyřešte problém se nevyvážeností třífázového.
● Rychlost dynamické odezvy na zátěž je na milisekundové úrovni, která může dosáhnout dynamické a přesné kompenzace za reaktivní sílu nárazového zatížení.
Aplikace:
Jednofázové statické generátory VAR namontované na jednofázové stěně jsou vhodné pro řadu aplikací vyžadujících reaktivní řízení výkonu:
● Rezidenční energetické systémy:Zlepšení stability výkonu a napětí v domácnostech s kolísajícím zatížením.
● Malé komerční budovy:Zvyšování kvality energie v obchodech, kancelářích a dalších malých podnicích.
● Jednofázové průmyslové vybavení:Kompenzace reaktivních požadavků na výkon specifických jednofázových strojů.
● Integrace obnovitelné energie:Podpora stability mřížky v jednofázových systémech s distribuovanou generací, jako je střešní solární energie.
Statické generátory statických VAR namontovaných na stěně nabízejí kompaktní a efektivní řešení pro optimalizaci kvality energie v jednofázových elektrických systémech 220V.
Technické parametry:
| 220V série | Série 380V | Série 500V | 690V série | |||
| Nadmořská výška | <2000 m, nad 2000 m, derate podle GB/T3859.2 | |||||
| Okolní teplota | -20 ～+50 ℃ | |||||
| Relativní vlhkost | ≤ 90%, žádná kondenzace na povrchu, pokud je měsíční minimální teplota 25 ℃ | |||||
| Úroveň znečištění | Úroveň III níže | |||||
| Provozní napětí | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Pracovní frekvence | 50 Hz ± 5% | |||||
| Hodnocená kompenzační kapacita | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Struktura mřížky | L/n | 3P3W/3P4W | ||||
| Počet jednotek připojených paralelně | Ulimited | |||||
| Celková účinnost stroje | ≥ 97% | |||||
| Frekvence on-off | 32 kHz | 16KHz | 12,8 kHz | 12,8 kHz | ||
| Výběr funkce | Reaktivní síla | Reaktivní po 、 Reaktivní po wer+nerovnováha | ||||
| Míra kompenzace reaktivní energie | ≥99% | > 95% | ||||
| Doba plné odezvy | <10ms | |||||
| Hluk | ≤ 60 dB | ≤ 60 dB | ≤ 65 dB | ≤ 65 dB | ||
| Metoda kontroly | Rozhraní 2-cest RS485 (podporuje GPRS/WiFi) | |||||
| Ochrana | Přetížení, nadproud softwaru/hardwaru, přepětí mřížky a podpětí, selhání napájení, přehnaná, ochrana abnormality kmitočtu atd. | Přetížení, nadproud softwaru/hardwaru, přepětí mřížky a podpětí, nerovnováha napětí mřížky, selhání napájení, přehnané, frekvenční abnormalita, ochrana proti výstřelu atd. | ||||
| Metoda instalace | Stojan/na zeď | Nosič | ||||
| Příchozí linie | Zpět příchozí （Typ stojanu） 、 Horní příchozí （na zeď） | Zpět příchozí řádek | ||||
| Úroveň ochrany | IP20 | |||||
Model a specifikace:
| Modely | ||||
|---|---|---|---|---|
| Číslo modelu | Kompenzační kapacita (KVAR) | Systémové napětí (V) | Rozměry (d*w*h) | Metoda chlazení |
| Gy SVG-0,22-5K/2L-R/W. | 5 | 220 | 220*330*160 mm | Nucené chlazení vzduchu |
| Gy SVG-0,4-15K/4L-R/W. | 15 | 380 ± 20% | 460*490*89 mm | |
| Gy SVG-0,4-35K/4L-R/W. | 35 | 380 ± 20% | 460*490*89 mm | |
| Gy SVG-0,4-50K/4L-R/W. | 50 | 380 ± 20% | 500*510*190 mm | |
| Gy SVG-0,4-75K/4L-R/W. | 75 | 380 ± 20% | 500*550*240 mm | |
| Gy SVG-0,4-100K/4L-R/W. | 100 | 380 ± 20% | 500*550*240 mm | |
| Gy SVG-0,5-90K/4L-R/W. | 90 | 500 ± 20% | 495*675*275 mm | |
| Gy SVG-0,69-120K/4L-R/W. | 120 | 690 ± 20% | 495*675*275 mm | |
