Advanced statický var generátor
Pokročilý statický var generátor GEYA je spolehlivým řešením pro dynamickou kompenzaci reaktivního výkonu. Řízení DSP+CPLD, <10ms odezva, modulární design, 220V-690V, 5KVAR-400KVAR. Zlepšuje kvalitu energie v různých aplikacích.
Geya produkuje statické statické generátory VAR na montáži (ASVGS). Tyto ASVGS poskytují dynamickou kompenzaci reaktivního výkonu. To zlepšuje kvalitu energie. Používají technologii DSP a CPLD. To zajišťuje přesnou kontrolu a rychlou reakci. Doba odezvy je pod 10 ms. To zabraňuje nadměrné kompenzaci a problémy s nedostatečnou kompenzací. Modulární design umožňuje paralelní připojení. Připojení více jednotek zvyšuje kapacitu. Geya nabízí různé modely. Modely pokrývají různá napětí a kapacity. Napětí zahrnuje 220 V, 380V, 500 V a 690 V. Kapacity se pohybují od 5kvaru do 400 kVar. Mezi klíčové funkce patří montáž stojanu, chlazení nuceného vzduchu a různé ochranné prvky.
Popis modelu:
| Gy | ASVG | 0.4 | 50k | / | 4l | R |
| Podnikový kód | Statický generátor VAR | Úroveň napětí 0,22: 220V 0,4: 380V ± 20% 0,5: 500 V ± 20% 0,69: 690 V ± 20% |
Hodnocená kapacita (KVAR) 5/15/35/50/75/100KVAR | 2L: jednofáze 3L: třífázové třívodičové 4L: třífázový čtyřvodičový |
R: Mount na stojany |
Funkce:
● Používejte DSP+CPLD všechny jádro digitálního řízení, tříúrovňové topologické technologie, pokročilý algoritmus detekce reaktivního výkonu a strategii kontroly PWM k dosažení dynamické a přesné kompenzace reaktivního výkonu.
● Přijměte modulární design, který usnadňuje paralelní připojení více modulů, vyžaduje malé místo a snadno se udržuje.
● Strukturální návrh nezávislých vzduchových kanálů a nezávislých skladů zajišťuje stabilní provoz zařízení.
● Proveďte dynamickou kompenzaci plného dosahu za indukční reaktivní energii a kapacitní reaktivní výkon a současně vyřešte problém se nevyvážeností třífázového.
● Rychlost dynamické odezvy na zátěž je na milisekundové úrovni, která může dosáhnout dynamické a přesné kompenzace za reaktivní sílu nárazového zatížení.
Aplikace:
Advanced statické generátory pro montáž na stojany mají rozmanité aplikace. Vyhovují různým průmyslovým odvětvím. Patří sem:
● Distribuce síly
● Ošetření vody
● Obnovitelná energie (fotovoltaická)
● Chemické zpracování
● Olej a plyn
● Metalurgie
● Těžba
● Výroba automobilů
Tyto ASVGS zvyšují kvalitu energie. Kompenzují kolísání reaktivních výkonu. To zlepšuje stabilitu a účinnost systému.
Technické parametry:
| 220V série | Série 380V | Série 500V | 690V série | |||
| Nadmořská výška | <2000 m, nad 2000 m, derate podle GB/T3859.2 | |||||
| Okolní teplota | -20 ～+50 ℃ | |||||
| Relativní vlhkost | ≤ 90%, žádná kondenzace na povrchu, pokud je měsíční minimální teplota 25 ℃ | |||||
| Úroveň znečištění | Úroveň III níže | |||||
| Provozní napětí | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Pracovní frekvence | 50 Hz ± 5% | |||||
| Hodnocená kompenzační kapacita | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Struktura mřížky | L/n | 3P3W/3P4W | ||||
| Počet jednotek připojených paralelně | Ulimited | |||||
| Celková účinnost stroje | ≥ 97% | |||||
| Frekvence on-off | 32 kHz | 16KHz | 12,8 kHz | 12,8 kHz | ||
| Výběr funkce | Reaktivní síla | Reaktivní po 、 Reaktivní po wer+nerovnováha | ||||
| Míra kompenzace reaktivní energie | ≥99% | > 95% | ||||
| Doba plné odezvy | <10ms | |||||
| Hluk | ≤ 60 dB | ≤ 60 dB | ≤ 65 dB | ≤ 65 dB | ||
| Metoda kontroly | Rozhraní 2-cest RS485 (podporuje GPRS/WiFi) | |||||
| Ochrana | Přetížení, nadproud softwaru/hardwaru, přepětí mřížky a podpětí, selhání napájení, přehnaná, ochrana proti frekvenci abnormality atd. | Přetížení, nadproud softwaru/hardwaru, přepětí mřížky a podpětí, nerovnováha napětí mřížky, selhání napájení, přehnané, frekvenční abnormalita, ochrana proti výstřelu atd. | ||||
| Metoda instalace | Stojan/na zeď | Nosič | ||||
| Příchozí linie | Zpět příchozí （Typ stojanu） 、 Horní příchozí （na zeď） | Zpět příchozí řádek | ||||
| Úroveň ochrany | IP20 | |||||
Model a specifikace:
| Modely | ||||
|---|---|---|---|---|

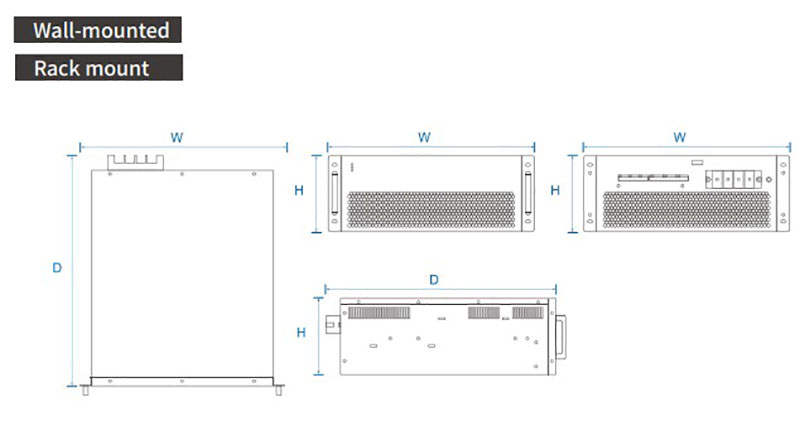

| Číslo modelu | Kompenzační kapacita (KVAR) | Systémové napětí (V) | Rozměry (d*w*h) | Metoda chlazení |
| Gy ASVG-0,22-5K/2L-R/W. | 5 | 220 | 220*330*160 mm | Nucené chlazení vzduchu |
| Gy ASVG-0,4-15K/4L-R/W. | 15 | 380 ± 20% | 460*520*89 mm | |
| Gy ASVG-0,4-35K/4L-R/W. | 35 | 380 ± 20% | 460*520*89 mm | |
| Gy ASVG-0,4-50K/4L-R/W. | 50 | 380 ± 20% | 500*540*190 mm | |
| Gy ASVG-0,4-75K/4L-R/W. | 75 | 380 ± 20% | 500*580*240 mm | |
| Gy ASVG-0,4-100K/4L-R/W. | 100 | 380 ± 20% | 500*580*240 mm | |
| Gy ASVG-0,5-90K/4L-R/W. | 90 | 500 ± 20% | 495*675*275 mm | |
| Gy ASVG-0,69-120K/4L-R/W. | 120 | 690 ± 20% | 495*675*275 mm | |
