Aktivní harmonický filtr kabinetu 690V
GEYA je 690V aktivní výrobce harmonického filtru a dodavatele harmonického filtru v Číně. Najdete digitální ovládání, modulární design a kompenzuje až do 50. harmonického a korekce nerovnováhy. Ideální pro středně napěťové energetické systémy, těžký průmysl a mořské aplikace. Vyplňte náš formulář a získejte rychlou nabídku pro vaše potřeby nákupu!
Popis produktu:

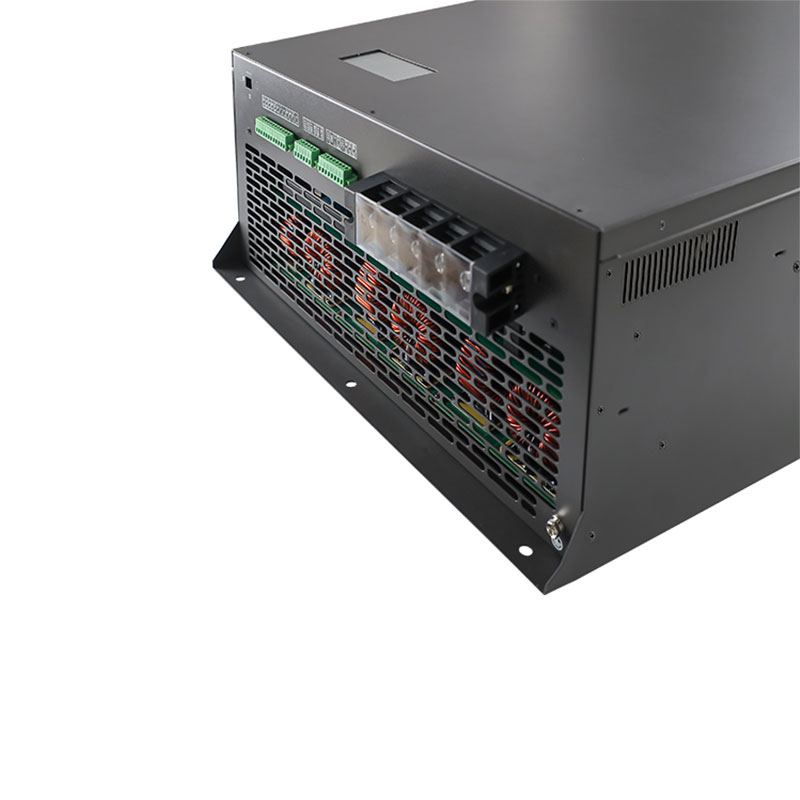

Aktivní harmonický filtr typu 690V (APF) nabízí robustní řešení pro harmonické zmírnění a zvýšení kvality energie v 690 V třífázových třívodičových a čtyřvodičových elektrických systémech. Tento APF využívá pokročilé digitální ovládání DSP+CPLD a tříúrovňovou topologii pro přesnou harmonickou kompenzaci proudu až do 50. harmonické, současně napravující třífázové nerovnováhy. Modulární design podporuje škálovatelnou kapacitu tím, že umožňuje paralelní připojení více jednotek. Aktivní harmonický filtr, který je umístěn v odolném skříni s nezávislými vzduchovými kanály, zajišťuje spolehlivý výkon a zjednodušenou údržbu. S dostupnými aktuálními hodnoceními až do 300A a kapacit KVAR až do 300 přináší tento APF efektivní zlepšení kvality energie pro 690V systémy.
Popis modelu:
| Gy | Ahf | 0.69 | 100a | / | 4l | C |
| Podnikový kód | Aktivní harmonický filtr | Úroveň napětí 0,69: 690 V ± 20% |
Hodnocená kapacita （KVAR） 100A | 3L: třífázové třívodičové 4L: třífázový čtyřvodičový |
C: Kabinet |
Funkce:
● Používejte DSP+CPLD všechny jádro digitálního ovládání, technologii tříúrovňové topologie, pokročilý algoritmus detekce harmonického a strategie kontroly PWM k dosažení přesné kompenzace harmonického proudu.
● Přijměte modulární design, který usnadňuje paralelní připojení více modulů, zabírá malý prostor a snadno se udržuje.
● Strukturální návrh nezávislých vzduchových kanálů a nezávislých skladů zajišťuje stabilní provoz zařízení.
● Může filtrovat harmonické v širokém rozsahu harmonických, od 2 do 50 harmonických a vyřeší problém třífázové nevyváženosti současně.
● Harmonická rychlost filtrování je vysoká. Pokud kapacita umožňuje, může být rychlost filtrování harmonického proudu až 95%. Nastavte 100% výstup omezující proud, aby byl zajištěn dlouhodobý stabilní provoz zařízení.
Aplikace:
Aktivní harmonické filtry typu 690V jsou ideální pro zlepšení kvality energie v průmyslovém nastavení středního napětí:
● Střední napětí napájecí systémy:Stabilizace distribuce energie v 690V sítích, snižování harmonického zkreslení a zlepšení účinnosti systému.
● Těžká průmyslová prostředí:Zajištění spolehlivého provozu citlivých zařízení v průmyslových odvětvích s významným harmonickým zatížením, jako je těžba, ropa a plyn a petrochemikálie.
● Středně napěťové motorové jednotky:Minimalizace harmonických proudů generovaných velkými motorovými jednotkami, snižování zkreslení napětí a zlepšení výkonu motoru.
● Námořní a offshore platformy:Poskytování stabilní a spolehlivé kvality energie v drsných prostředích, kde jsou běžné 690V systémy.
Aktivní harmonické filtry typu 690V poskytují vysoce výkonné řešení pro optimalizaci kvality energie při náročných 690V aplikacích.
Technické parametry:
| 220V série | Série 380V | Série 500V | 690V série | ||
| Nadmořská výška | <2000 m, nad 2000 m, derate podle GB/T3859.2 | ||||
| Okolní teplota | -20 ～+50 ℃ | ||||
| Relativní vlhkost | ≤ 90%, žádná kondenzace na povrchu, pokud je měsíční minimální teplota 25 ℃ | ||||
| Úroveň znečištění | Úroveň III níže | ||||
| Provozní napětí | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Pracovní frekvence | 50 Hz ± 5% | ||||
| Kompenzace proud | 25a | 25/50/75/100/150A | 100a | 100a | |
| Struktura mřížky | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Počet jednotek připojeno paralelně |
Ulimited | ||||
| Celková účinnost stroje | ≥ 97% | ||||
| Struktura mřížky | 32 kHz | 16KHz | 12,8 kHz | 12,8 kHz | |
| Rozsah kompenzace | 2 ～ 50times, míra jedné kompenzace je nastavitelná | ||||
| Výběr funkce | Reaktivní síla | Reaktivní síla, reaktivní síla + asymetrie | |||
| Reaktivní síla míra kompenzace |
≥ 95% | > 92% | |||
| Neutrální filtrování schopnost |
Schopnost filtrování neutrálních linek je trojnásobek schopnosti fázového filtrování | ||||
| Doba plné odezvy | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Hluk | ≤ 60 dB | ≤ 60 dB | ≤ 65 dB | ≤ 65 dB | |
| Metoda kontroly | Rozhraní 2-cest RS485 (podporuje GPRS/WiFi) | ||||
| Ochrana | Přetížení, nadproud softwaru/hardwaru, přepětí mřížky a podpětí, selhání napájení, přehnaná, ochrana abnormality kmitočtu atd. | Přetížení, nadproud softwaru/hardwaru, přepětí mřížky a podpětí, nerovnováha napětí mřížky, selhání napájení, přehnané, frekvenční abnormalita, ochrana zkratu atd. | |||
| Metoda instalace | Stojan/na zeď | Nosič | |||
| Příchozí linie | Zpět příchozí （Typ stojanu） 、 Horní příchozí （na zeď） | Zpět příchozí řádek | |||
| Úroveň ochrany | IP20 | ||||
Model a specifikace:
| Model skříňky | ||||
|---|---|---|---|---|
| Číslo modelu | Kompenzační kapacita (KVAR) | Systémové napětí (V) | Rozměry (d*w*h) | Metoda chlazení |
| Gy APF-0,4-100A/4L-C | 100 | 380 ± 20% | 800*1000*2200 mm | Nucené chlazení vzduchu |
| Gy APF-0.4-150A/4L-C | 150 | 380 ± 20% | 800*1000*2200 mm | |
| Gy APF-0.4-200A/4L-C | 200 | 380 ± 20% | 800*1000*2200 mm | |
| Gy APF-0,4-250A/4L-C | 250 | 380 ± 20% | 800*1000*2200 mm | |
| Gy APF-0,4-300A/4L-C | 300 | 380 ± 20% | 800*1000*2200 mm | |
| Gy APF-0.4-400A/4L-C | 400 | 380 ± 20% | 800*1000*2200 mm | |
| Gy APF-0.5-300A/4L-C | 300 | 500 ± 20% | 800*1000*2200 mm | |
| Gy APF-0,69-300A/4L-C | 300 | 690 ± 20% | 800*1000*2200 mm | |
